UML
圖例

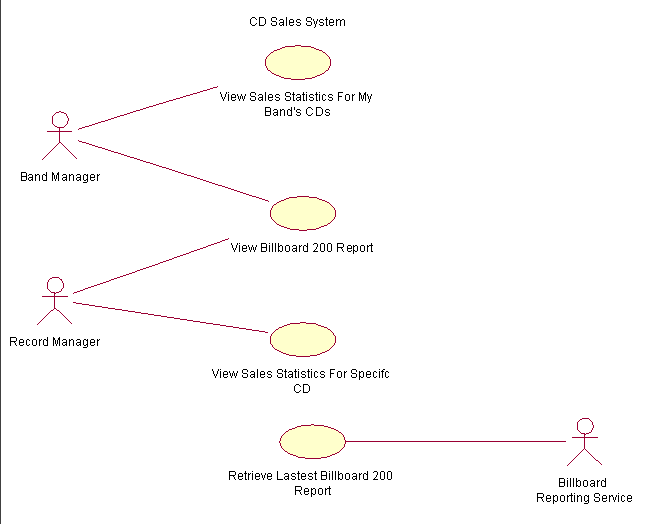

[Use Case diagram] 使用圖例
目的:
用來說明系統所提供的一項功能，
使用案例圖主要的目的在幫助開發團隊設想系統功能的需求，其中包含了參與者（actor，也就是跟系統互動的人）與基本處理程序的關係，還有不同使用案例之間的關係。
繪製
- 人物 : 參與者
- 橢圓 : 使用案例的名稱
- 線 : 表示參與者與使用者案例有關係
使用案例圖通常會表示出一組使用案例：不是整個系統所有的使用案例，就是與使用案例相關的一組特殊的功能（例如所有和安全管理相關的使用案例）。
你必須在圖的中間畫一個橢圓，並在橢圓的中間或是下面填入這個使用案例的名稱，用來表示使用案例圖中的一個使用案例。另外你要在圖的左邊或是右邊畫一個棒狀的小人（為了避免你會納悶，事實上有一些人會畫比棒狀小人好看的人形圖），用來表示使用案例圖的一個參與者（包括系統使用者）。還要利用簡單的線條來描述參與者和使用案例之間的關係。
[Class diagram] 類別圖
目的
描述不同的個體（人、事物和資料）相互的關係；它表示了系統的靜態結構。
類別圖能夠用來表示邏輯類別，
通常也就是組織裡面的業務人員所談論的東西：搖滾樂團、CD、收音機；或是貸款、住宅抵押、汽車貸款和利率。
類別圖也能夠用來表示實作的類別，
也就是一般程式設計師所要處理的物件。
實作的類別圖有可能跟邏輯的類別圖使用一些相同的類別。然而實作類別圖將不會寫上相同的屬性欄位(attributes)，因為實作類別極有可能會使用到像是 Vectors 和 HashMaps 這類東西。
類別繪製
在類別圖中描繪的類別，是一個有三個水平區域的長方形。
- 上方的區域表示類別的名稱；
- 中間的區域包含了類別的屬性欄位；
- 下面的區域包含了類別的操作（或是方法）。
關係繪製
- 繼承關係 : 一條頂端有箭頭的線(箭頭空心)
- 聯繫（association）關係 : 兩個類別互相知道對方的聯繫（association）關係，是一條實線
- 箭頭實線 : 只有一方知道另一方類別的聯繫關係，就一條有開放箭頭的實線。
- 1對1 :
1 - 1對多 :
1..*

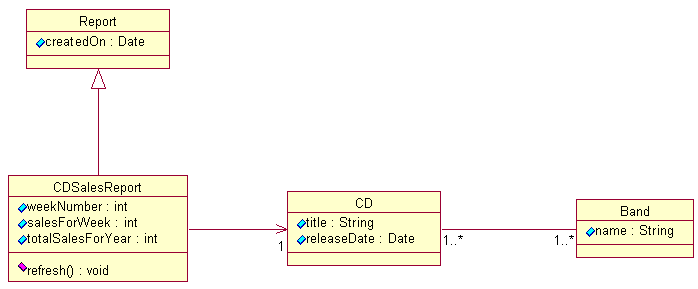

上面範例，我們觀察到繼承關係和兩個聯繫關係。CDSalesReport 類別繼承了 Report 類別，
CDSalesReport 聯繫到一個 CD，
但是 CD 類別不知道任何有關 CDSalesReport 類別的資訊。
CD 和 Band 類別互相知道對方，兩個類別都以多對多的方式互相聯繫到對方。
[Sequence diagram] 循序圖
循序圖描述特定使用案例或是特定使用案例的一部份詳細的流程。
它們大多能讓人望圖生義；並可以依照順序描述不同物件之間的呼叫關係，也能夠詳細地描述給不同物件的各種呼叫。
循序圖有兩個象限：
- 垂直象限 :
依照
訊息/呼叫發生的時間順序，來描述訊息/呼叫的先後次序； - 水平象限 :
則描述一個物件實體（instances）傳送訊息給哪一個物件實體。
繪製
物件實體（instances） :
每一個實體為一個T，在方格內填入
實體名 : 類別名類別與實體中間插入(空白/冒號/空白
:)例如 myReportGenerator : ReportGenerator
類別實體呼叫類別實體 : 一條有開放箭頭的實線，指到接收端的類別實體
在這條線的上面填入
訊息/方法的名稱。訊息傳遞
對於重要的訊息，你也可以畫上有箭頭的虛線，指回訊息來源的類別實體；
在虛線上標示回傳值。
如何閱讀?
一開始，從左上方角落那個”驅動者（driver）”類別實體開始引發一連串的事件，
然後跟著圖往下追蹤每一個訊息。
要記住：即使在圖 4 循序圖範例對每一個傳送的訊息都繪製了回傳訊息，但這是可做可不做的。

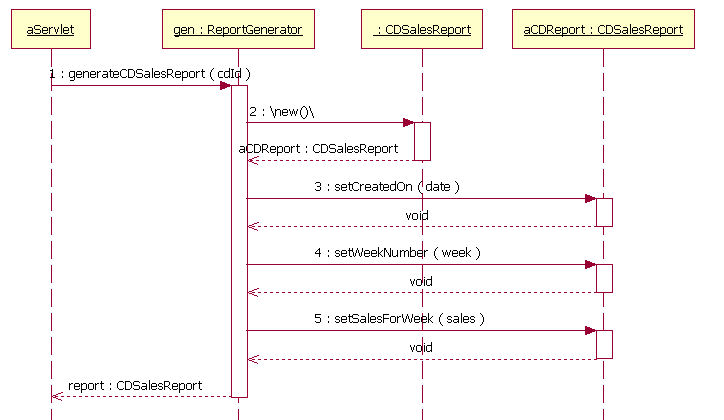

上圖可以了解到要如何建立一份 CD 銷售報表。
aServlet 物件是我們範例中的驅動者，
aServlet 會傳送一個訊息給稱為 gen 的 ReportGenerator 類別實體，
這個訊息被標示為 generateCDSalesReport，這個名稱代表它是由 ReportGenerator 物件實作的訊息處理器，
再更詳細地檢視這個訊息，generateCDSalesReport 訊息的括號裡面有一個 cdId 的標記，這表示 aServlet 會在這個訊息裡面附帶傳送一個稱為 cdId 的變數。
當 gen 實體傳送一個 generateCDSalesReport 訊息，接下來 gen 會呼叫 CDSalesReport 類別，會傳送回來一個稱為aCDReport 的 CDSalesReport 實體。
然後 gen 實體會呼叫回傳的 aCDReport 實體，再利用每一次的訊息呼叫把參數傳給 aCDReport。
在這個序列的最後，gen 實體會回傳 aCDReport 給它的呼叫者aServlet。
請注意：上圖的循序圖對常見的循序圖來說有一點太詳細了，然而，我相信它還是很簡單易懂，同時該圖也展示巢狀呼叫怎樣畫。另外對於資淺的開發人員來說，有時候也必須要深入每一個程序，描述越詳細清楚，越能幫助開發人員了解他們應該要做什麼。
[Activity diagram] 活動圖
目的
活動圖用來描述在進行一項活動時，兩個或是多個類別物件之間程序的控制流程。
活動圖能夠用來描述在商業單元階層的高階商業程序，也可以用來描述低階內部類別的行為。
以我的經驗來說，活動圖最好是用來描述高階處理程序，
例如目前公司要如何處理商務程序，或是它要怎麼做生意。
這是因為跟循序圖比較起來，活動圖在表面上看來比較”不專業”，另外業務人員會比較快速且容易瞭解這個圖的意義。
繪製
(類似狀態圖)
- 實心圓圈 : 活動開始，連接到起始的活動。
- 活動 : 圓角的矩形，裡面填上活動的名稱。
- 轉換線 : 活動可以透過轉換線連接到其他不同的活動上，也可以連接到決策點上，然後連到有決策點把關的其他活動上。
- 雙圓 : 終結所有模擬程序的活動
- 水道(swimlane) : 可以使用水道(swimlane)分出不同的群組，用來表示物件實際上要怎麼執行這個活動
上圖我們用兩個水道（swimlane），因為我們有兩個物件控制不同的活動：一個樂團經理人和一個報表工具。
整個程序是由樂團經理人選擇要看哪一個樂團的銷售報表開始，
接下來報表工具會取得並展示該經理人所管理的所有樂團，並詢問他要選哪一個。
在樂團經理人選擇了一個樂團之後，報表工具會取得銷售的資訊並展示這個銷售報表。
根據活動圖的描述，展示報表是這個程序的最後一個步驟。
